Your Store: 680 Boundary Rd, Richlands QLD 4077 | Ph: (07) 3715 2200
On Sale
Order Code: L4070
ex-gst
inc-gst
$ 65.00
$ 71.50
$ 59.09
$ 65.00
Made in Taiwan
Compare
Wishlist
Description

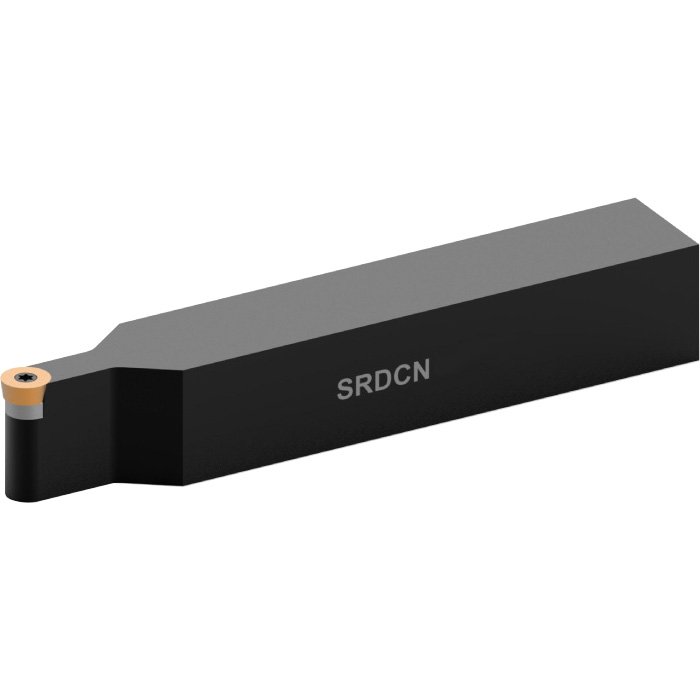

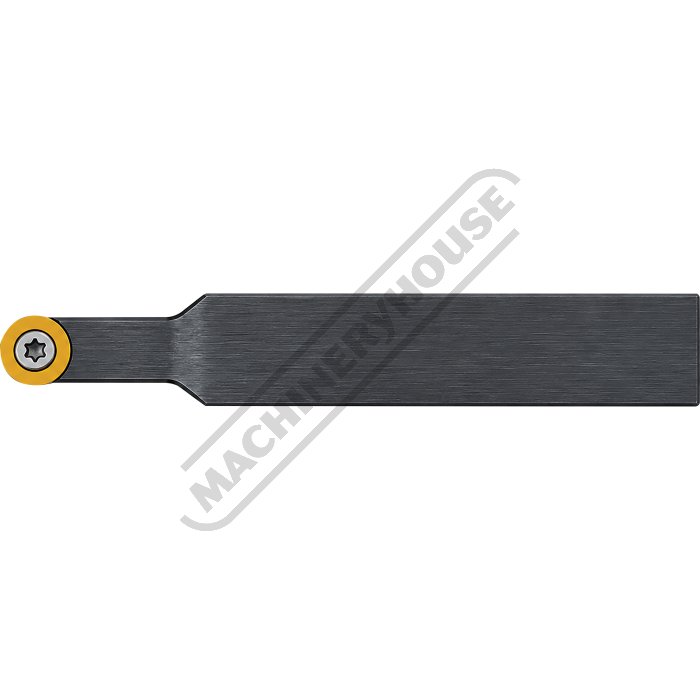

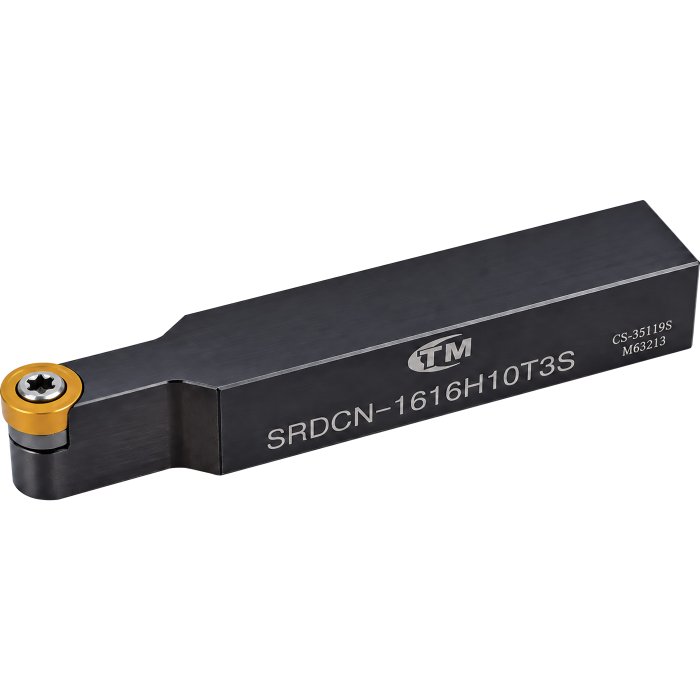

Round / Positive - Turning Tool Holder - SRDCN-1616 H10T3S

16mm Tool Height for 10mm Round Insert
Inserts not included
Overview
Quality Tool Holder ISO Standard to suit Tungsten Carbide Indexable Inserts 10mm Round/Button.

NOTE: Inserts not included with tool holders

Use insert RCMT10T3M0TN15 (L0525)
SHIM SMR-1003 (aka the SEAT) (L5228)
SHIM SCREW SN535 (L5225)
INSERT SCREW CS35115 (L5226)
Screw Dimensions M3.5 x 0.6 pitch x 11.5mm long
SHIM SCREW WRENCH LW035 (L5227)
SCREW TORX KEY FT-15 (L538)

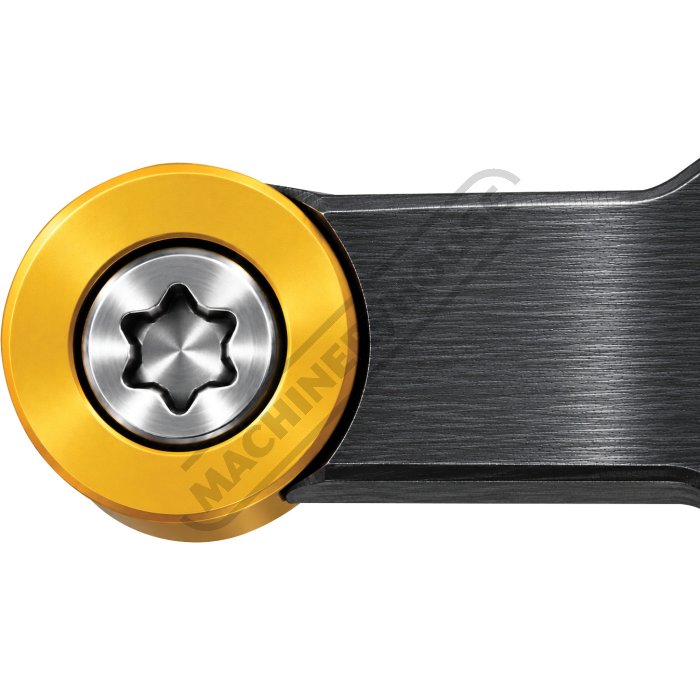

Please note the ‘SHIM SCREW’ is installed with ‘SHIM SCREW WRENCH’ SN535 and once installed the INSERT is then held into place via the INSERT SCREW CS35115 which then screws into the SHIM SCREW (if shim breakage occurs both screws should be replaced)
Features
  • Positive rake profiling tool holder with round insert
  • Finishing to Medium metal removal applications

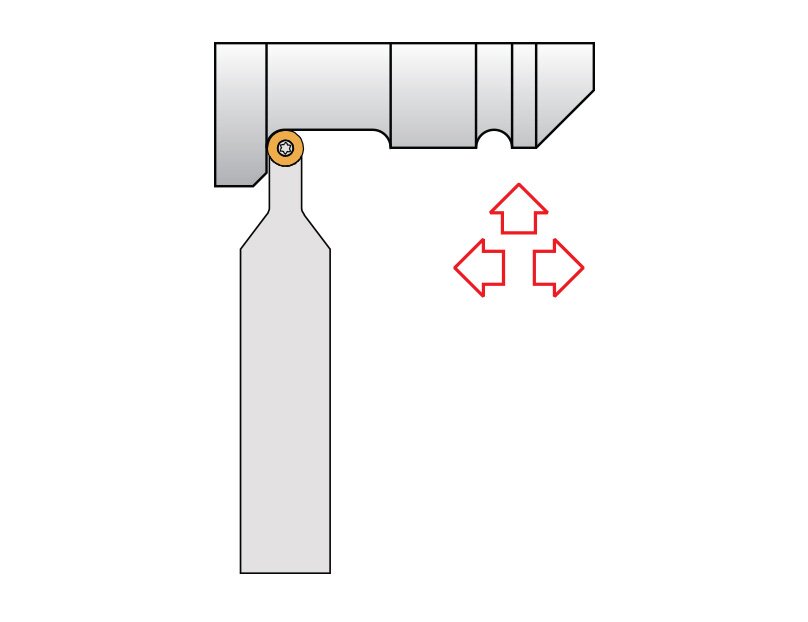

Round / Positive - Turning Tool Holder - SRDCN-1616 H10T3S overview
Compare Product Range Compare Selected

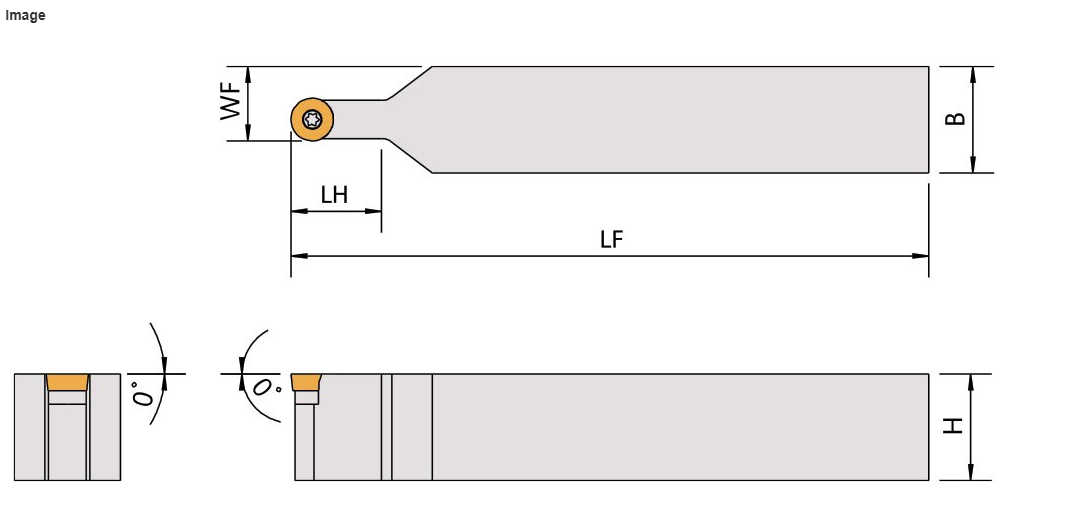

  • Round / Positive - Turning Tool Holder - SRDCN-1616 H10T3S diagram
  • Compare:
  • Wishlist:
  • ORDER CODE
  • Part Number - Style
  • (mm)Tool Height Size
  • Clamping Method of Insert
  • Category
  • Connection style
  • Back End Size
  • Application



  • Hand Type
  • Holder Style
  • Clearance Angle
  • Insert Type
  • (mm)A (H)
  • (mm)B
  • (mm)C (LF)
  • (mm)LH
  • (mm)F (WF)
  • (mm)E
  • (ex-gst)Pricing
  • (inc-gst)
  • On Sale Right Hand Turning Tool Holder SCLCR-1010-H06
  • Compare
  • Wishlist
  • L012
  • SCLC
  • 10
  • ~
  • ~
  • ~
  • ~
  • ~



  • Right
  • ~
  • ~
  • CCMT06
  • 10
  • 10
  • 100
  • ~
  • 12
  • ~
  • $45.45
  • $50.00
  • ADD TO CART
  • On Sale Left Hand Turning Tool Holder SCLCL-1010-H06
  • Compare
  • Wishlist
  • L0121
  • SCLC
  • 10
  • ~
  • ~
  • ~
  • ~
  • ~



  • Left
  • ~
  • ~
  • CCMT06
  • 10
  • 10
  • 100
  • ~
  • 12
  • ~
  • $45.45
  • $50.00
  • ADD TO CART
  • On Sale Right Hand Turning Tool Holder STGCR-1212-H11
  • Compare
  • Wishlist
  • L015
  • STGC
  • 12
  • ~
  • ~
  • ~
  • ~
  • ~



  • Right
  • ~
  • ~
  • TCMT11
  • 12
  • 12
  • 100
  • ~
  • 16
  • ~
  • $50.91
  • $56.00
  • ADD TO CART
  • On Sale Left Hand Turning Tool Holder STGCL-1212-H11
  • Compare
  • Wishlist
  • L016
  • STGC
  • 12
  • ~
  • ~
  • ~
  • ~
  • ~



  • Left
  • ~
  • ~
  • TCMT11
  • 12
  • 12
  • 100
  • ~
  • 16
  • ~
  • $50.91
  • $56.00
  • ADD TO CART
  • On Sale Right Hand Turning Tool Holder STGCR-1616-H11
  • Compare
  • Wishlist
  • L017
  • STGC
  • 16
  • ~
  • ~
  • ~
  • ~
  • ~



  • Right
  • ~
  • ~
  • TCMT11
  • 16
  • 16
  • 100
  • ~
  • 20
  • ~
  • $54.55
  • $60.00
  • ADD TO CART
  • On Sale Left Hand Turning Tool Holder STGCL-1616-H11
  • Compare
  • Wishlist
  • L018
  • STGC
  • 16
  • ~
  • ~
  • ~
  • ~
  • ~



  • Left
  • ~
  • ~
  • TCMT11
  • 16
  • 16
  • 100
  • ~
  • 20
  • ~
  • $54.55
  • $60.00
  • ADD TO CART
  • On Sale Right Hand Turning Tool Holder MTJNR-1616-H16
  • Compare
  • Wishlist
  • L044
  • MTJN
  • 16
  • ~
  • ~
  • ~
  • ~
  • ~



  • Right
  • ~
  • ~
  • TNMG16
  • 16
  • 16
  • 100
  • ~
  • 20
  • 30
  • $59.09
  • $65.00
  • ADD TO CART
  • On Sale Left Hand Turning Tool Holder MTJNL-1616-H16
  • Compare
  • Wishlist
  • L045
  • MTJN
  • 16
  • ~
  • ~
  • ~
  • ~
  • ~



  • Left
  • ~
  • ~
  • TNMG16
  • 16
  • 16
  • 100
  • ~
  • 20
  • 30
  • $59.09
  • $65.00
  • ADD TO CART
  • On Sale 45º Square / Positive - Right Hand Turning Tool Holder SSSCR-1212H09
  • Compare
  • Wishlist
  • L4050
  • SSSC
  • 12
  • Center screw
  • External turning
  • Square shank
  • 12x12
  • Chamfer turning
    Turning


  • Right
  • 45º
  • Positive
  • SCMT09
  • 12
  • 12
  • 100
  • 20
  • 16
  • ~
  • $54.55
  • $60.00
  • ADD TO CART
  • On Sale - Back In Stock Soon 45º Square / Positive - Right Hand Turning Tool Holder SSSCR-1616H09
  • Compare
  • Wishlist
  • L4052
  • SSSC
  • 16
  • Center screw
  • External turning
  • Square shank
  • 16x16
  • Chamfer turning
    Turning


  • Right
  • 45º
  • Positive
  • SCMT09
  • 16
  • 16
  • 100
  • 20
  • 20
  • ~
  • $59.09
  • $65.00
  • ADD TO CART
  • On Sale 45º Square / Negative - Right Hand Turning Tool Holder PSSNR-2020K12
  • Compare
  • Wishlist
  • L4054
  • PSSN
  • 20
  • Lever lock
  • External turning
  • Square shank
  • 20x20
  • Chamfer turning
    Facing
    Profiling
    Turning
  • Right
  • 45º
  • Negative
  • SNMG12
  • 20
  • 20
  • 125
  • 30
  • 25
  • ~
  • $72.73
  • $80.00
  • ADD TO CART
  • On Sale 45º Square / Negative - Right Hand Turning Tool Holder PSSNR-2525M12
  • Compare
  • Wishlist
  • L4056
  • PSSN
  • 25
  • Lever lock
  • External turning
  • Square shank
  • 25x25
  • Chamfer turning
    Facing
    Profiling
    Turning
  • Right
  • 45º
  • Negative
  • SNMG12
  • 25
  • 25
  • 150
  • 30
  • 32
  • ~
  • $77.27
  • $85.00
  • ADD TO CART
  • On Sale 93º Rhombic / Positive - Right Hand Turning Tool Holder SVJCR-1212H11N
  • Compare
  • Wishlist
  • L4058
  • SVJC
  • 12
  • Center screw
  • External turning
  • Square shank
  • 12x12
  • Profiling



  • Right
  • 93º
  • Positve
  • VCMT11
  • 12
  • 12
  • 100
  • ~
  • 12
  • ~
  • $54.55
  • $60.00
  • ADD TO CART
  • On Sale 93º Rhombic / Positive - Right Hand Turning Tool Holder SVJCR-1616 H11N
  • Compare
  • Wishlist
  • L4060
  • SVJC
  • 16
  • Center screw
  • External turning
  • Square shank
  • 16x16
  • Profiling



  • Right
  • 93º
  • Positive
  • VCMT11
  • 16
  • 16
  • 100
  • ~
  • 16
  • ~
  • $59.09
  • $65.00
  • ADD TO CART
  • On Sale 93º Rhombic / Positive - Right Hand Turning Tool Holder SVJCR-2020 K16
  • Compare
  • Wishlist
  • L4062
  • SVJC
  • 20
  • Center screw
  • External turning
  • Square shank
  • 20x20
  • Profiling



  • Right
  • 93º
  • Positive
  • VCMT16
  • 20
  • 20
  • 125
  • 33
  • 25
  • ~
  • $72.73
  • $80.00
  • ADD TO CART
  • On Sale 93º Rhombic / Positive - Right Hand Turning Tool Holder SVJCR-2525 M16
  • Compare
  • Wishlist
  • L4064
  • SVJC
  • 25
  • Center screw
  • External turning
  • Square shank
  • 25x25
  • Profiling



  • Right
  • 93º
  • Positive
  • VCMT16
  • 25
  • 25
  • 150
  • 38
  • 32
  • ~
  • $77.27
  • $85.00
  • ADD TO CART
  • On Sale Round / Positive - Turning Tool Holder SRDCN-1616 H10T3S
  • Compare
  • Wishlist
  • L4070
  • SRDCN
  • 16
  • Center screw
  • External turning
  • Square shank
  • 16x16
  • Profiling Turning



  • Neutral
  • 45°
  • Positive
  • RCMT10
  • 16
  • 16
  • 100
  • 20.3
  • 13
  • ~
  • $59.09
  • $65.00
  • ADD TO CART
  • On Sale Round / Positive - Turning Tool Holder SRDCN-2020 K10T3S
  • Compare
  • Wishlist
  • L4071
  • SRDCN
  • 20
  • Center screw
  • External turning
  • Square shank
  • 20x20
  • Profiling Turning



  • Neutral
  • 45°
  • Positive
  • RCMT10
  • 20
  • 20
  • 125
  • 20.3
  • 15
  • ~
  • $72.73
  • $80.00
  • ADD TO CART
  • On Sale Round / Positive - Turning Tool Holder SRDCN-2525 M10T3S
  • Compare
  • Wishlist
  • L4072
  • SRDCN
  • 25
  • Center screw
  • External turning
  • Square shank
  • 25x25
  • Profiling Turning



  • Neutral
  • 45°
  • Positive
  • RCMT10
  • 25
  • 25
  • 150
  • 20.3
  • 17.5
  • ~
  • $77.27
  • $85.00
  • ADD TO CART
  • On Sale Right Hand Turning Tool Holder WTJNR-2020-K16
  • Compare
  • Wishlist
  • L046
  • WTJN
  • 20
  • ~
  • ~
  • ~
  • ~
  • ~



  • Right
  • ~
  • ~
  • TNMG16
  • 20
  • 20
  • 125
  • ~
  • 20
  • 32
  • $80.00
  • $88.00
  • ADD TO CART
  • On Sale Left Hand Turning Tool Holder WTJNL-2020-K16
  • Compare
  • Wishlist
  • L047
  • WTJN
  • 20
  • ~
  • ~
  • ~
  • ~
  • ~



  • Left
  • ~
  • ~
  • TNMG16
  • 20
  • 20
  • 125
  • ~
  • 20
  • 32
  • $80.00
  • $88.00
  • ADD TO CART
  • On Sale Right Hand Turning Tool Holder MWLNR-2020-K08W
  • Compare
  • Wishlist
  • L039
  • MWLN
  • 20
  • ~
  • ~
  • ~
  • ~
  • ~



  • Right
  • ~
  • ~
  • WNMG08
  • 20
  • 20
  • 125
  • ~
  • 25
  • ~
  • $67.27
  • $74.00
  • ADD TO CART
  • On Sale Left Hand Turning Tool Holder MWLNL-2020-K08
  • Compare
  • Wishlist
  • L040
  • MWLN
  • 20
  • ~
  • ~
  • ~
  • ~
  • ~



  • Left
  • ~
  • ~
  • WNMG08
  • 20
  • 20
  • 125
  • ~
  • 25
  • ~
  • $67.27
  • $74.00
  • ADD TO CART
  • On Sale Right Hand Turning Tool Holder WTJNR-2525-M16
  • Compare
  • Wishlist
  • L048
  • WTJN
  • 25
  • ~
  • ~
  • ~
  • ~
  • ~



  • Right
  • ~
  • ~
  • TNMG16
  • 25
  • 25
  • 150
  • ~
  • 25
  • 32
  • $89.09
  • $98.00
  • ADD TO CART
  • On Sale Left Hand Turning Tool Holder WTJNL-2525-M16
  • Compare
  • Wishlist
  • L049
  • WTJN
  • 25
  • ~
  • ~
  • ~
  • ~
  • ~



  • Left
  • ~
  • ~
  • TNMG16
  • 25
  • 25
  • 150
  • ~
  • 25
  • 32
  • $89.09
  • $98.00
  • ADD TO CART
  • On Sale Right Hand Turning Tool Holder MWLNR-2525-M08
  • Compare
  • Wishlist
  • L041
  • MWLN
  • 25
  • ~
  • ~
  • ~
  • ~
  • ~



  • Right
  • ~
  • ~
  • WNMG08
  • 25
  • 25
  • 150
  • ~
  • 32
  • ~
  • $71.82
  • $79.00
  • ADD TO CART
  • On Sale Left Hand Turning Tool Holder MWLNL-2525-M08
  • Compare
  • Wishlist
  • L042
  • MWLN
  • 25
  • ~
  • ~
  • ~
  • ~
  • ~



  • Left
  • ~
  • ~
  • WNMG08
  • 25
  • 25
  • 150
  • ~
  • 32
  • ~
  • $71.82
  • $79.00
  • ADD TO CART
